Bodenstabilisierungssysteme
Reclaiming / Mixed in Plant



.

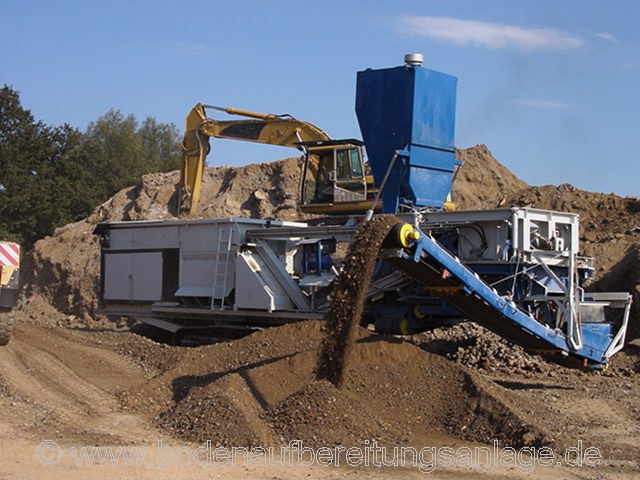

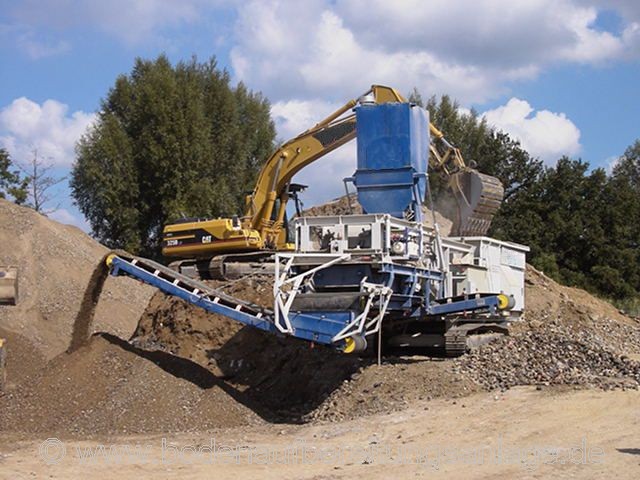

Mobile Bodenaufbereitungsanlage

bestehend aus Bodenbrecher, Bindemittelzugabe, Mischer und Klassiereinheit,

zur Aufbereitung von bindigem, schlammigem und mineralischem Materialgemisch



- vollmobile Bodenaufbereitungsanlage für Aufgabenleistungen bis zu 250 t/h

(bei einer maximalen Aufgabegröße von bis zu 1.000mm Länge und 300mm Dicke, je nach Art und Zusammensetzung des Aufgabematerials und des gewünschten Endkorns. )

- verstopfungsfrei

- modern, robust, erprobt,



Der Materialfluß und die wesentlichen Bestandteile der Anlage:

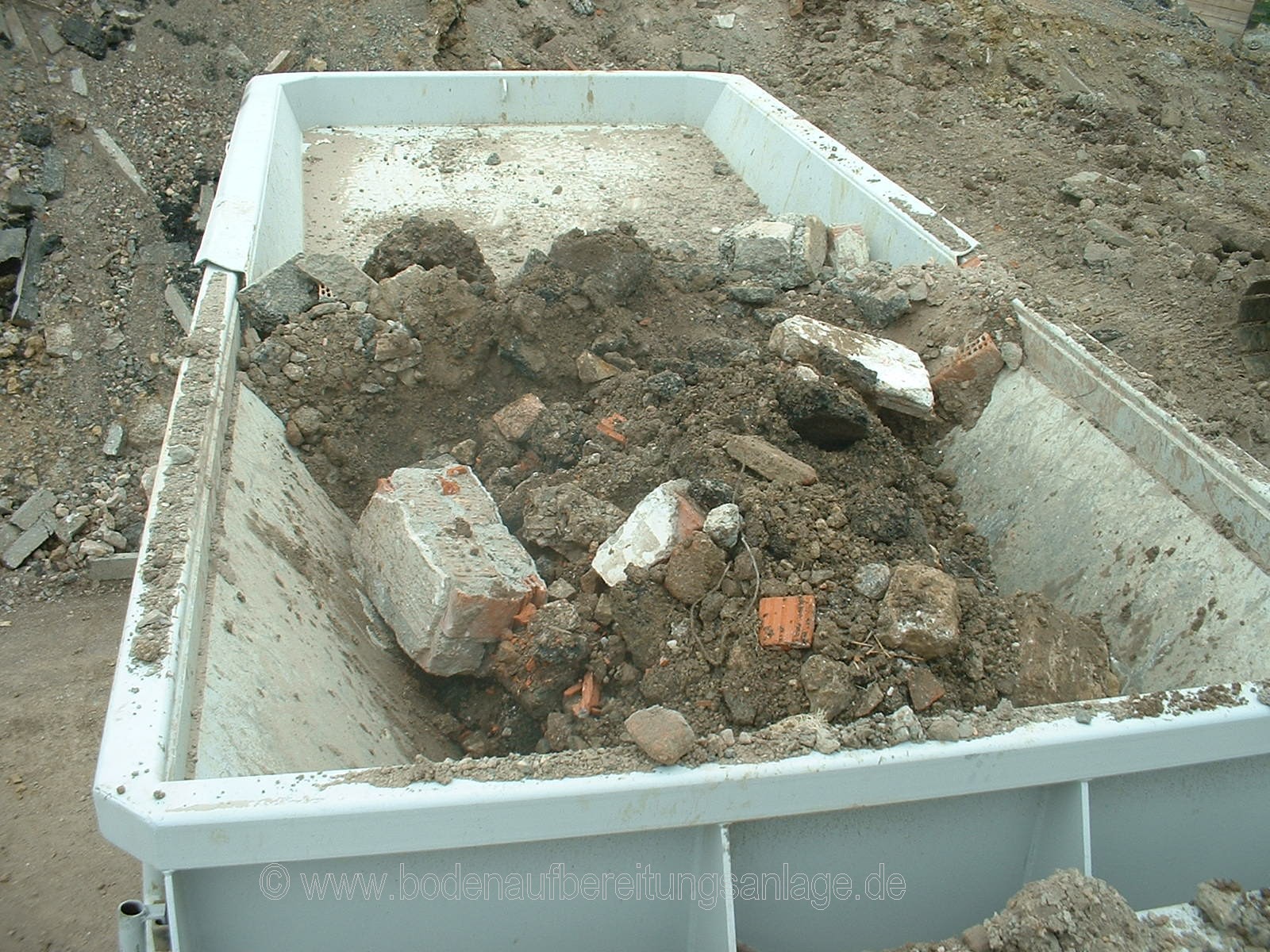

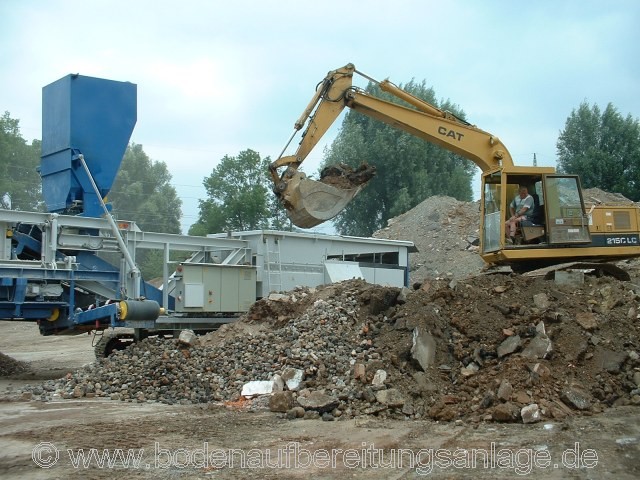

· Materialaufgabe erfolgt direkt in den Brecher

· reversierbarer Bodenbrecher mit wechselbaren Werkzeugen zur Korngrößenbestimmung für die Verarbeitung von bindigen
  und mineralischen Materialgemischen, kondaminiertem Boden, Filterkuchen, u.w.

· Bodenbrecher bricht, homogenisert und übergibt direkt auf das Abzugsband des Materialbunkers

· dosierte Übergabe vom Abzugsband auf die Bandwaage

· breite, wartungsarme, reversieble Bandförderer für unterbrechungsfreie und verstopfungsfreie Materialströme

· exakt dosierbare Bindemittelzugabe

· Steuerung über Mikroprozessor und Bandwaage

· automatische Anlaufsteuerung

· Überlasterkennung

· Dosierbereich Bindemittel 0- 20 to/h

· staubförmige Bindemittel, körnige Bindemittel bis 2 mm, flüssige Additive

· in die Anlage integrierter Bindemittelbehälter mit Entstaubung, automatischer Befüllung möglich

· Übergabe des Materialgemisches in den Fräsmischer, der Mischer übergibt direkt auf den Klassierer

· variabel einstellbarer und automatisch nivellierender Rollenklassierer für Fertigprodukt und Überkorn

· Klassierer trennt das aufbereitetete Material in qualifiziertes Überkorn und qualifiziertes Mischgut, Trennung  bis ca. 60mm

· klappbare Austragsbänder für Überkorn und Fertigprodukt

· Raupenfahrwerk

· Diesel-hydraulische-elektrische Antriebseinheit

· elektronische Steuerung für Funktionsabläufe und Bindemitteldosierung

· Funkfernsteuerung für Aufgabe und Fahrbetrieb

· Software für Tagesleistungsnachweise,  mit Fernabfrage möglich






Technische Daten:

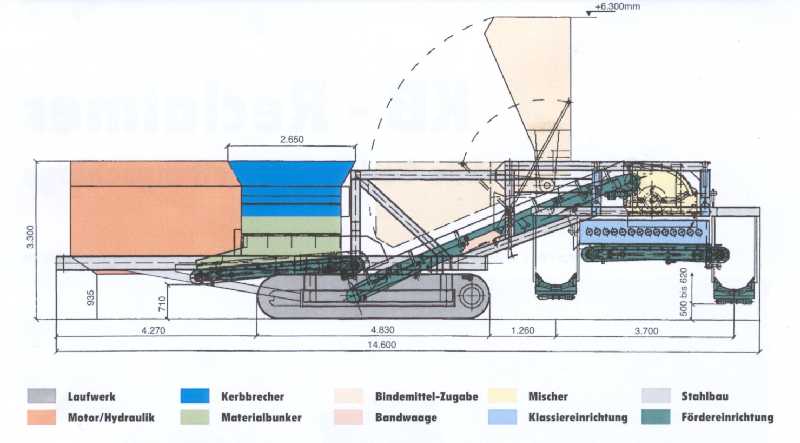

Länge Breite: ca. 14.600 x 3.000 mm  ·  Transport-Höhe: ca. 3.300 mm · Arbeits-Höhe: ca. 6.300 mm  ·  Transportgewicht: ca. 48 to

Diesel-Hydraulikantrieb: ca. 260 kW  ·  Elektro-Antrieb: ca. 70 kW

Korngröße der Fertigprodukte variabel einstellbar:

z.B. Fertigprodukt I: ca. 15/60- x
z.B. Fertigprodukt II: ca. 0- 15/60 mm



Die Materialaufbereitung der Anlagen zeichnet sich durch den Materialfluß und die Konstruktion des Bodenbrechers und des Mischers aus.

a) Die Ausführung des Brechers ermöglicht die direkte Aufgabe in den Brecher
    und garantiert den gleichmäßigen Materialfluß.

b)  die Brechwerkzeuge ist auswechselbar und auf das aufzubereitende Material abstimmbar.

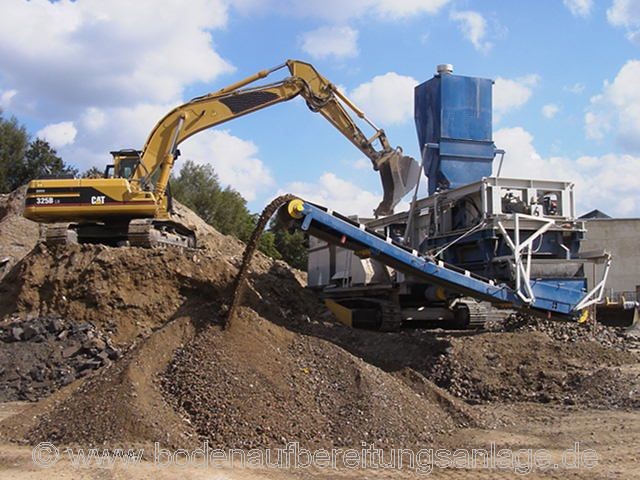

c) die Produktion ist bei Fahrbetrieb möglich, um kontinuierlich Halden auf zu häufen.
